Уличные и гаражные рольворота из пенозаполненного профиля RH77M

1. Крышка боковая RK250S, RK300, RSK300, RSK330, RK375

2. Суппорт подшипника BS100, BS42

3a. Ролик направляющий RU77 (RV77)

4. Подшипник BR28, BR42

5. Капсула универсальная KP60, KPU60, KPU70, KPU70S, KPU102

6. Вал октагональный RV60, RV70, RV102

7. Кольцо ригельное RD60, RD70

8. Короб защитный RB250, RB300, RB330, RB375

9. Замок автоматический RB4

10. Электропривод внутривальный

11. Пластина крепления привода BU100K

12. Направляющий профиль RG83MS, RG90E, RG90MS, RG100

13. Заглушка PB14

14. Замок боковой SL77

15. Профиль концевой RA77EM, RA77KN, RA70E

16. Профиль (полотно) RH77M

17. Выключатель с ключом SWM, SWK

18. Выключатель клавишный SWB, SWH

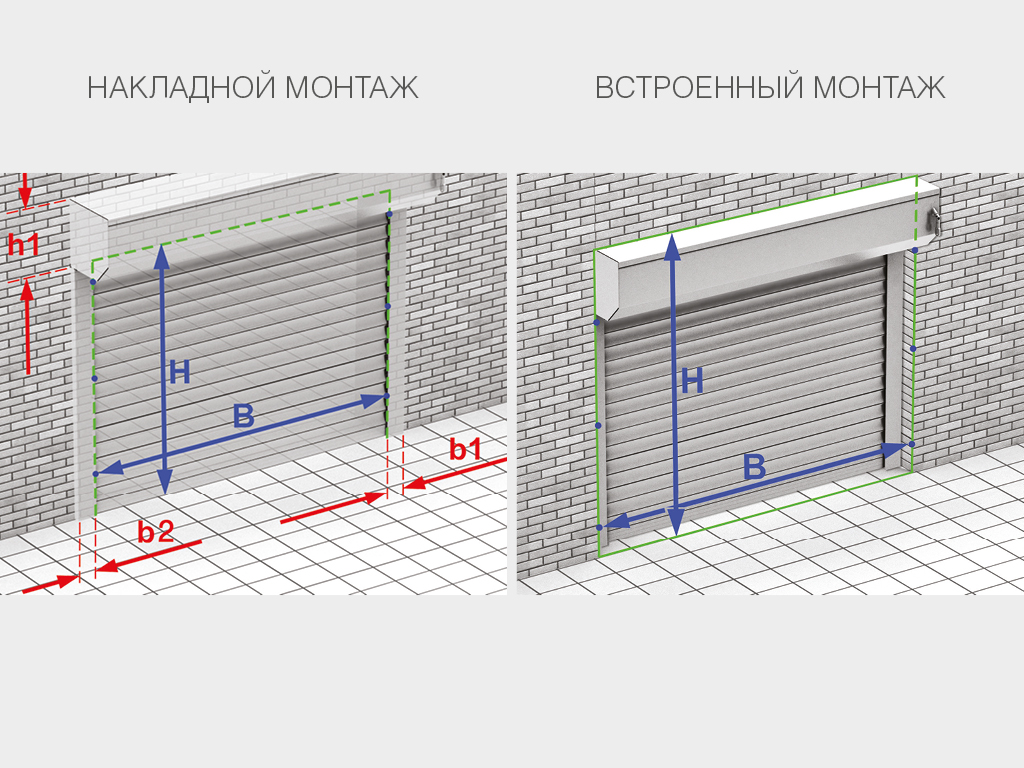

Параметры замера для накладного монтажа: H — высота проема (max), мм; B — ширина проема (max), мм; h1 — высота притолоки (min), мм; b1 и b2 — правое и левое боковые расстояния (min), мм. Параметры замера для встроенного монтажа: H — высота проема (min), мм; B — ширина проема (min), мм. Для снятия замеров необходимо использовать рулетку, строительный уровень или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.

Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
